隨著電子設備的不斷發展，集成電路（IC）在現代電子產品中的重要性日益增強。然而，靜電放電（ESD）對芯片的危害依然是設計和制造過程中必須嚴肅對待的難題。靜電放電不僅會導致芯片功能失效、損壞或性能下降，還可能在設備運行過程中引發系統故障，造成重大經濟損失。為了確保芯片的抗靜電能力，芯片ESD測試設備成為芯片設計、驗證與生產過程中的重要工具。
一、芯片ESD測試設備的工作原理
芯片ESD測試設備通過模擬靜電放電過程，對芯片的抗靜電能力進行全面測試。這些設備能夠產生不同電壓和能量等級的放電脈沖，并通過測試系統分析芯片在遭受ESD時的表現。測試結果可以幫助設計人員評估芯片在真實環境中的ESD耐受能力，并根據測試結果優化芯片設計。
二、主要類型的芯片ESD測試設備
根據不同的測試需求，市場上存在多種類型的芯片ESD測試設備。常見的設備包括：
1、ESD模擬槍（ESDGun）
ESD模擬槍是常見的一種測試設備，模擬靜電放電過程時，通過噴射高電壓的靜電脈沖來測試芯片的抗干擾能力。ESD模擬槍可以產生不同強度的放電，通常用于設備的初步抗靜電性測試。
2、ESD測試臺（ESDTestBench）

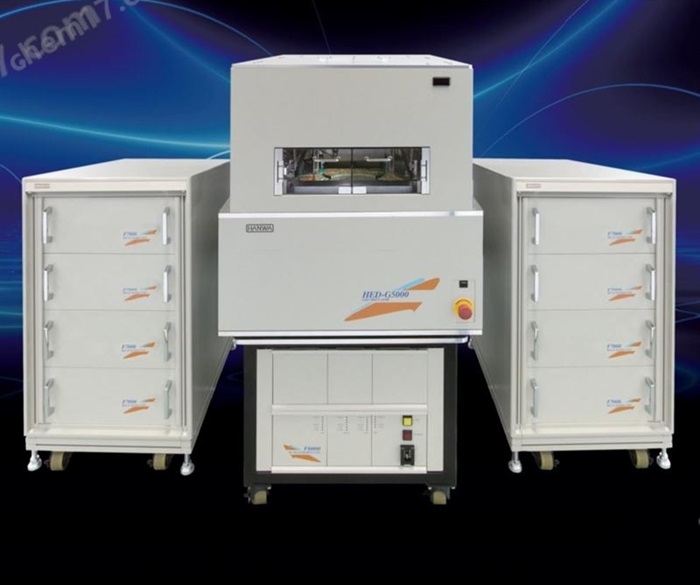

ESD測試臺是一種更加綜合的設備，通常集成了多個測試儀器和測試平臺，用于執行更復雜的靜電放電測試。它可以對芯片在多種環境條件下的ESD抗擾度進行系統測試，并提供詳細的性能數據和故障分析。
3、靜電放電模擬器（ESDSimulator）
ESD模擬器可以準確模擬不同類型的靜電放電場景，包括接觸放電、空氣放電等。它通過設定電壓、波形、放電能量等參數，模擬真實環境中的靜電放電過程。這類設備通常應用于產品設計階段，用于驗證芯片設計的抗靜電能力。
4、開關電源ESD測試儀
該設備用于測試芯片在電源瞬間靜電放電情況下的抗干擾能力，尤其是在電源線和地線發生ESD事件時的表現。它能夠模擬電源干擾對芯片的影響，并進行動態分析。
5、ESD屏蔽測試室
ESD屏蔽測試室用于對芯片和電路板在無外界靜電干擾的環境下進行精確的ESD測試。測試室內采用全封閉的屏蔽設計，確保測試結果的準確性。
三、ESD測試設備的應用領域
芯片ESD測試設備在多個領域具有廣泛應用，主要包括以下幾個方面：
1、芯片設計與驗證：在芯片設計階段，ESD測試設備用于評估芯片抗靜電設計的合理性，幫助工程師改進設計，避免靜電對芯片的損害。
2、半導體生產：在半導體生產線中，ESD測試設備用于測試批量生產的芯片，以確保其在使用過程中不會受到靜電損害。該測試通常是品質控制的一部分。
3、電子產品質量控制：對于嵌入式芯片，ESD測試設備也被廣泛應用于整機測試階段，確保最終產品的抗靜電性能滿足標準。
4、標準認證：許多行業要求芯片和電子元件滿足特定的ESD抗擾標準，如國際電工委員會（IEC）標準等，ESD測試設備能夠幫助產品通過這些認證。
隨著芯片技術和電子產品的不斷發展，未來ESD測試設備將更加智能化、高效化，集成度更高，能夠更精確地模擬各種復雜的ESD場景。例如，基于人工智能技術的測試設備可以通過數據分析預測芯片的靜電脆弱性，提前識別潛在問題，提供更為精準的測試結果。
此外，隨著5G、物聯網、智能設備等技術的興起，電子產品在面對更高頻、更小型、更精密的芯片時，芯片ESD測試設備的精度和靈敏度也需要不斷提升，以應對日益嚴苛的應用要求。
